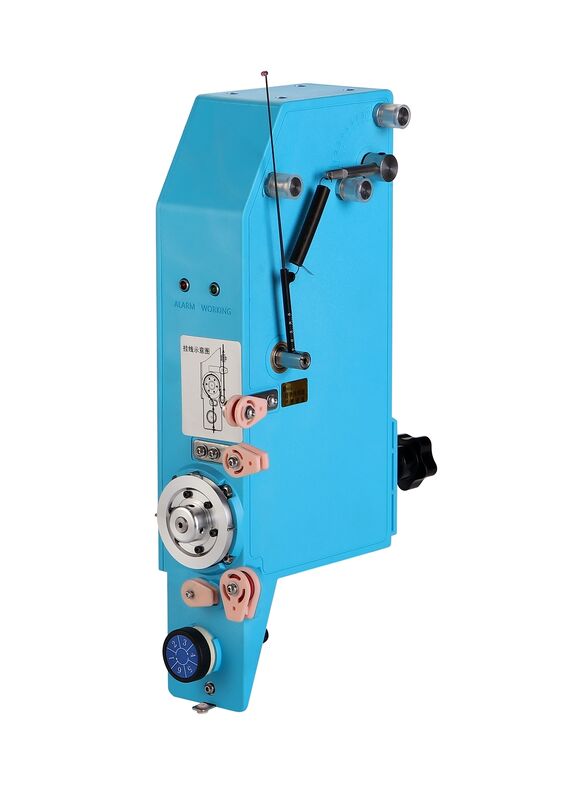

Moteur servo synchrone à aimant permanent Tendeur fil fin 0.02-0.3mm

Alimentation de fil active et tendeur servo à contrôle en boucle fermée

NHE fournit les tendeurs de la meilleure qualité.

Notre série de tendeurs servo (SF/STD/SFQ) est dotée d'une alimentation de fil active et d'un contrôle en boucle fermée pour éliminer la rupture du fil.

Compatible avec les fils de 0,02 mm à 1,5 mm, adapté à l'enroulement automatisé à grande vitesse.

Aperçu du produit : Le cœur de l'enroulement de précision

Pourquoi NHE recommande les tendeurs servo ?

En tant que fabricant de pièces détachées pour machines à enrouler, nous savons que la stabilité de la tension est la clé de la qualité.

Les tendeurs mécaniques ou magnétiques traditionnels reposent sur la friction passive, ce qui provoque souvent la rupture du fil

ou la déformation, en particulier avec les fils fins.

La série de tendeurs servo NHE utilise un système d'alimentation de fil actif.

Servomoteur CC intégré : alimente automatiquement le fil en fonction de la vitesse d'enroulement.

Rétroaction en boucle fermée : la surveillance en temps réel garantit que la tension reste constante,

que la machine accélère, décélère ou fonctionne à vitesse constante.

Résultat : Zéro rupture de fil, dimensions de bobine précises et efficacité accrue.

• Servomoteur synchrone à aimant permanent
• Encodeur de haute précision
• Alimentation de fil active à tension constante et suivi automatique
• Réglage de la tension en une seule étape
• Alarme de rupture de fil et alarme de défaut
• Solide, efficace et économe en énergie

Paramètres fonctionnels du tendeur servo de la série SF600 (Tableau 1)

Tableau des paramètres de sélection du bras de tension et du ressort de tension (Tableau 2)

• La configuration standard est une tige de tension et un ressort correspondant à la plage de tension.
• Sélectionnez une tige de tension appropriée et son ressort correspondant en fonction de la plage de tension.

Affichage de l'image :

Foire aux questions (FAQ)

Q1 :Quel est le principal avantage destendeurs servopar rapport aux tendeurs magnétiques ?

Cela dépend de votre intensité d'utilisation.Les tendeurs magnétiques reposent sur la friction passive (freinage), ce qui provoque des fluctuations de tension lorsque la vitesse d'enroulement change.NHELes tendeurs servo utilisent unsystème d'alimentation de fil actifavec un moteur intégré. Il ajuste automatiquement la vitesse d'alimentation du fil pour correspondre à la machine d'enroulement, assurant une tension constante même lors d'accélérations ou de décélérations rapides. Ceci est essentiel pour éviter la rupture des fils fins (<0,1 mm).

Q2 :Comment choisir entre les sériesSF (Simple) et STD (Double) ?R :

Cela dépend de votre intensité d'utilisation.Choisissez la série STD (à deux étages) : Si votre processus nécessite d'enrouler le fil autour de la broche de la borne à grande vitesse. Vous pouvez définir une tension plus élevée pour l'enroulement de la broche (pour assurer une connexion serrée) et une tension plus faible pour le corps principal de la bobine (pour éviter la rupture), en basculant automatiquement via le

signal d'E/Sde la machine.Q3 :

Est-il difficile d'installer ces tendeurs sur ma machine d'enroulement existante ?R :

Cela dépend de votre intensité d'utilisation.schéma de câblage détailléet unmanuel en anglaisavec chaque unité pour guider vos ingénieurs.Q4 :

Dois-jeétalonner le tendeur?R :

Cela dépend de votre intensité d'utilisation."Étalonnage zéro" (Mise à zéro)lors de l'installation d'un nouveau bras de tension ou d'un nouveau ressort.La série SF/SFQ est dotée d'un simple bouton ou bouton rotatif pour effectuer la mise à zéro automatique en quelques secondes.

Q5 :

Que se passe-t-il si lefil se cassependant l'enroulement ?R :

Cela dépend de votre intensité d'utilisation.alarme de rupture de filintégrée. Si le bras de tension descend en dessous de l'angle limite (indiquant une rupture ou une bobine vide),le tendeur enverra immédiatement un signal d'arrêt à votre machine d'enroulement pour éviter de produire des pièces défectueuses.

Q6 :

À quelle fréquence dois-je remplacer le bras de tension et le ressort ?R :

Cela dépend de votre intensité d'utilisation.Ressort de tension

: Nous recommandons de vérifier son élasticité tous les 6 mois.Feutres de laine et œillets en céramique

: Ce sont des pièces d'usure. Vérifiez-les mensuellement et remplacez-les s'ils présentent des signes de rainures ou d'usure pour protéger l'isolation du fil. QIANHE stocke toutes ces pièces de rechange pour une livraison rapide.Q7 :

Puis-je utiliser un tendeur pour différentes tailles de fil ?R :

Oui, maisdans une certaine plage. Par exemple, le SF800 couvre 10g-800g. Si vous passez d'un fil de 0,05 mm (faible tension) à un fil de 0,25 mm (haute tension), vous devrez peut-être changer le ressort de tension pour un ressort plus rigide afin de maintenir la stabilité. Nous proposons un kit de ressorts complet (T1-T19) à cet effet.Q8 :

Pourquoi le tendeur affiche-t-il un code d'erreur ?R : L'affichage LED sur les modèles SFQ/SFW fournit des diagnostics en temps réel. Les codes courants indiquent "Surintensité", "Survitesse" ou "Erreur de position limite". Veuillez consulter le manuel d'utilisation fourni par QIANHE ou contacter notre équipe d'assistance pour une résolution rapide.
