Buse de bobinage à pointe de rubis

Nous fabriquons la buse de bobinage pour les machines à bobiner. Une géométrie lisse

du trou intérieur à la pointe est requise pour éviter d'endommager le fil de bobinage.

Des configurations personnalisées dans la conception et la fabrication de la buse de bobinage sont également

prises en charge.

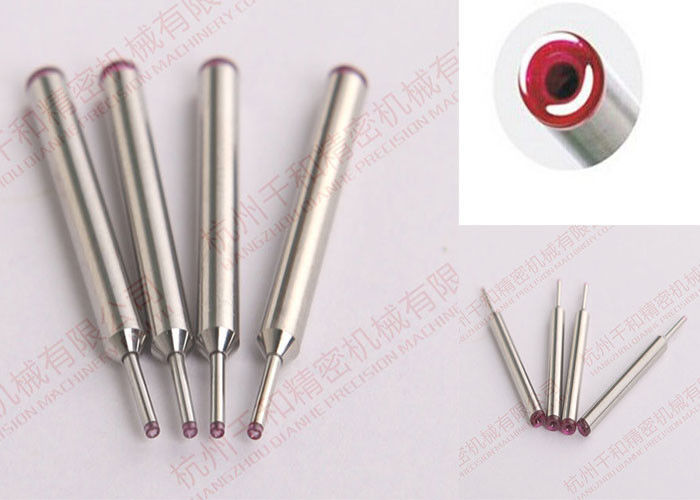

Description de la buse à pointe de rubis de la machine à bobiner, buse diamant (buse de bobinage)
Les buses en rubis sont également appelées tubes de guidage de fil, œillets de guidage de fil, aiguilles de guidage de fil. Elles sont utilisées sur les machines à bobiner et les machines à câbles pour le guidage du fil. Elles sont fabriquées en acier inoxydable et en rubis
par un traitement et une combinaison précis. La rigidité du rubis est supérieure au niveau 9 et est juste
inférieure à celle du diamant. Le guide de buse de bobinage à pointe de rubis est un monocristal et peut être
fabriqué avec une grande brillance et propreté. Il peut protéger efficacement le film de peinture et un travail continu à long terme.
En utilisation, il cause très peu de dommages au fil émaillé. Combiné à de bonnes caractéristiques de ténacité
de l'acier inoxydable, une combinaison de mosaïque finement traitée, une durée de vie plus de deux fois supérieure
à celle de la buse en carbure de tungstène dans le même environnement d'utilisation.
Principaux avantages de la buse de bobinage à pointe de rubis :

1) Haute résistance à l'usure

Ceci est assuré par le choix des matériaux pour les éléments d'usure possédant. Valeur de dureté
1800 ~ 2200 Vickers, soit 3 fois celle de l'acier trempé. Le matériau du corps est l'acier inoxydable

pour les supports structurels, et non pour l'usure.

2) Anti-rayures
Éliminer les dommages au film d'isolation du fil, faible résistance au frottement, tension du fil stable. Les
surfaces de guidage du fil sont finies miroir par rodage au diamant à une rugosité de surface de

2 -4 micro pouces Ra ou mieux, le matériau le permet.

3) Rectitude et rigidité
La rectitude et la rigidité sont définies par la sortie du fil étant concentrique et inflexible
 par rapport à la localisation de la buse ?. En termes simples, le fil doit sortir de la buse

 concentriquement à la localisation ?. À 0,02 mm près, avec ou sans charge. Une présentation géométrique

caractéristique est montrée en haut à gauche. Concentrité à 0,01mm près.

4) Rayons de sortie précis
Parce que le rayon de sortie de la buse de bobinage gouverne l'angle de sortie du fil d'une
 bobine à la suivante, il doit être surveillé à + / - 0,025 mm. Ceci est fait par mesure numérique

montrée en haut à droite.

Spécification et description :

Liste des tailles :

Partie.No.

Avantage de nos accessoires de bobinage

1. Accessoires de bobinage précis tels que poulie de guidage de fil, amortisseur magnétique,
frein électrique et buses.

2. Prix compétitif
3. Excellente qualité du dispositif de tension et des accessoires
4. Vitesse de réponse rapide
5. Équipe d'ingénierie de tendeur professionnelle
6. Bon service après-vente
